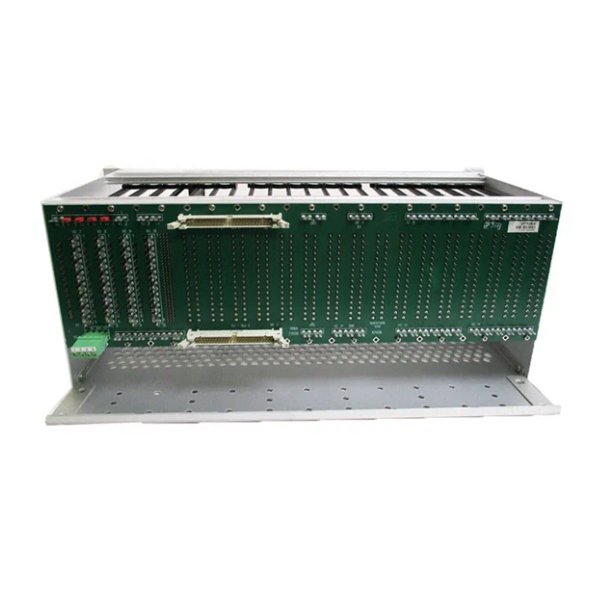

Peces del kit de muntatge B 5233-1/-2:

• 1 x rack central K 1412A, 5 unitats d'alçada, 19 polzades, amb safata de cables integrada, amb un receptacle articulat per a l'etiqueta.

• mòduls addicionals a la part posterior 3 x Z 6011 desacoblament i fusibles per alimentar els mòduls d'alimentació

1 mòdul de ventilador Z 6012 amb monitorització del funcionament del ventilador i monitorització de fusibles

2 x Z 6013 desacoblament i fusió de la tensió d'alimentació per al senyal WD

inclou els mòduls:

• 3 mòduls d'alimentació F 7126 de 24 V / 5 V, cadascun de 10 A (PS1 - PS3).

Les sortides de 5 V de les sortides de la font d'alimentació es connecten en paral·lel.

• 1 x F 7131 monitorització de la font d'alimentació

• 2 mòduls centrals F 8650 (CU1, CU2)

• 2 mòduls de terminació de bus F 7546 (B 5233-1)

• 4 mòduls de terminació de bus F 7546 (B 5233-2)

• 1 x Cable de connexió de dades BV 7032 (només B 5233-1)

mòduls opcionals (comanda per separat)

• 6 mòduls de coprocessador F 8621A (CM11 - CM13, CM21 - CM23)

• 10 mòduls de comunicació Ethernet F 8625

• 10 mòduls de comunicació Profibus-DP F 8626

Kits de muntatge que s'utilitzaran per al nivell d'E/S:

• Rack d'E/S B 9302 de 4 unitats d'alçada, 19 polzades

• Font d'alimentació addicional B 9361, 5 V CC, 5 unitats d'alçada, 19 polzades

El corrent màxim ha de ser de 18 A; si s'utilitzen 3 F 7126 per mantenir el sistema en funcionament, fins i tot si falla un mòdul d'alimentació F 7126. El corrent total necessari del control és el resum del consum dels mòduls del bastidor central i dels mòduls d'E/S. Per conèixer els valors del requisit de corrent (+5 V CC), consulteu les fitxes tècniques.
